四、主要技術參數

.電氣參數

額定電壓:230/400V AC;

分?jǐn)嗄芰?/p>

C型:6KA, 40A及以下;

C型:4KA, 50，63A;

D型:4KA。

額定頻率:50Hz;

額定電流

C型:32, 25, 20, 16, 10，6, 3，1A;

C型:40, 50, 63A（拓展型）;

D型:32, 25, 20, 16，10，6, 3, 1A;

D型:40A（拓展型）;

額定漏電動作電流:I△n=0.03A;

額定漏電不動作電流:I△no=0.015A;

額定漏電動作時間:I△=21△n, t<0.1脫扣;

壽命

機械壽命:4000次;

電氣壽命:2000次:

正常工作條件和安裝條件

正常工作條件:

①周圍空氣溫度上限值不超過+40℃，下限值不低于-5℃。24h內平均值，不超過+35℃。

注:周圍空氣溫度上限超過+40℃或下限可田子-5℃的工作條件，用戶應與制造商協商。

②安裝地點的海拔不超過2000m。

③安裝地點的大氣相對濕度在周圍最高溫度+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最溫月的平均最大相濕度不超過90%，同時該月的月平均引氏溫度不超過+25℃，并考慮到溫度變化發生在產品表面上的凝露。

④安裝場所污染等級可允許按GB14048.1-2006中4.5規定的污染等級2。

正常安裝條件:

①安裝場所的外磁場任何均方向均不應超過地磁場的5倍;

②安裝類另小可適用于GB 14048.1-2006中規定的類別Ⅱ、Ⅲ處安裝;

接線能力

被夾緊導體的最小截面積:1 m㎡;

被夾緊導體的最大截面積:16 m㎡;

被夾緊導體的最大截面積:25 m㎡(拓展型)。

五、保護特性

.C型瞬時保護特性:

5In≥ 0.1S不脫扣:

10In<0.1S脫扣;

.D型瞬時保護特性:

10In ≥0.1S不脫扣;

14In<0.1S脫扣;

.C、D型長延時保護特性:

1.13In≥ 1h不脫扣;

1.45In<1h脫扣。

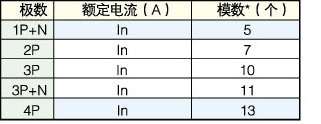

六、極數、額定電流與模數

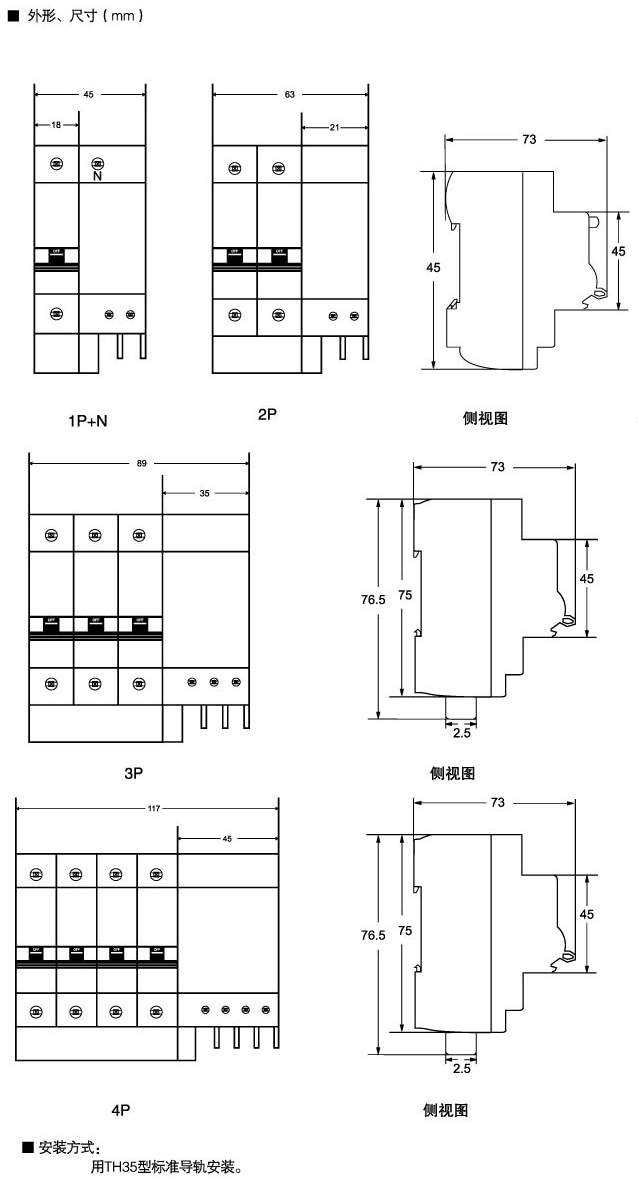

七、外形、尺寸及安裝方式
